Leírás és Technikai adatok
A PKA sorozat termékleírása
-

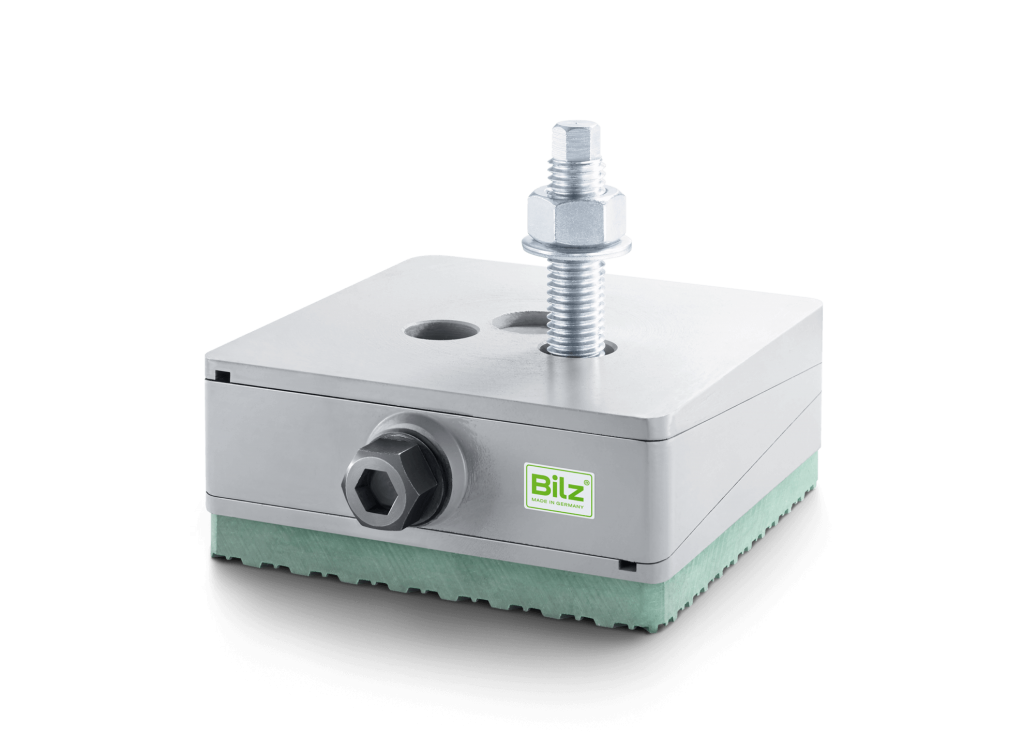

A menetes szárra rendelkező Bilz PKA precíziós ékpapucsokat olyan nagy nyomóerővel rendelkező gépekhez használják, amelyek szilárd kapcsolatot igényelnek a gépágyhoz, pl. fröccsöntőgépek, ütőgépek, hidegsajtoló présgépek stb.
-
A felcsavarozott géplábak akkor is a helyükön maradnak, ha a gépet felemelik, így a rugalmas gépbeállítás sokkal egyszerűbbé válik.
Kérjük, vegye fel velünk a kapcsolatot, ha az Önnek megfelelő ékpapucskivitel nincs a listában. A standard termékeink mellett számos egyedi megoldást is megvalósítunk. Szívesen adunk Önnek tanácsot.
Megjegyzés
- A megadott maximális terhelés a gépre ható statikus és dinamikus terhelésekből adódnak össze. Optimális szigetelőhatás a megadott maximális teherbírás kb. 80-90 %-ánál.
- Az alkalmazott szigetelőlemez típusa a típusjelzésben található, pl. a PKA 3-0 a B0 szigetelőlemezzel, a PKA 5-4 a B4 szigetelőlemezzel van szerelve.
- Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között
Szín
RAL 7037, porszürke
Kulcsméretek
| Típus | Belső | Külső |
|---|---|---|
| PK 1 | SW 6 | SW 13 |
| PK 2 | SW 10 | SW 19 |
| PK 2.5 | SW 10 | SW 19 |
| PK 3 | SW 12 | SW 22 |
| PK 3.2 | SW 12 | SW 22 |
| PK 3.5 | SW 12 | SW 22 |
| PK 3.8 | SW 12 | SW 22 |
| PK 4 | SW 14 | SW 27 |
| PK 4.5 | SW 14 | SW 27 |
| PK 5 | SW 14 | SW 27 |
| PK 5.5 | SW 14 | SW 27 |
| PK 6 | SW 14 | SW 27 |
| PK 7 | SW 17 | SW 32 |
| PK 8 | SW 19 | SW 41 |
| PK 9 | SW 22 | SW 50 |
PKA B0-szett
- Alkalmas esztergákhoz, fúrógépekhez, köszörűgépekhez és megmunkálóközpontokhoz.
Alsó lap: B0 szigetelőlemez
Típuskínálat

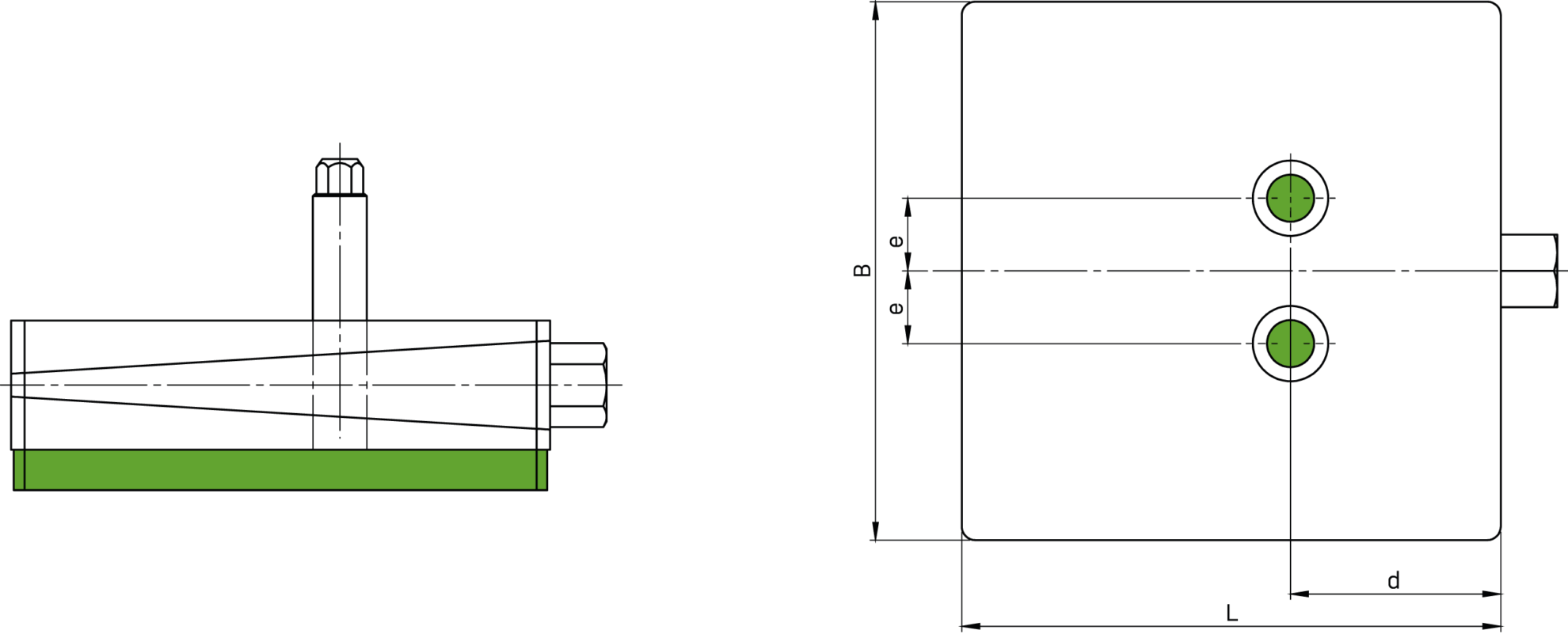

| PKA, B0 lappal | Cikkszám | Max. terhelés /db | L | B | Középső pozíció (H) | d | e | Belső menet | Állítási tartomány |
| PKA 1-0 | 03-0007 | 25 000 N | 115 mm | 115 mm | 60 mm | 50 mm | 24 mm | M16 | +3/-3 mm |
| PKA 2-0 | 03-0010 | 43 000 N | 150 mm | 150 mm | 61 mm | 58 mm | 23 mm | M18 | +4/-4 mm |
| PKA 3-0 | 03-0024 | 77 000 N | 200 mm | 200 mm | 63 mm | 76 mm | 27 mm | M20 | +4/-6 mm |
| PKA 3/72-0 | 03-0020 | 77 000 N | 200 mm | 200 mm | 87 mm | 76 mm | 27 mm | M20 | +4/-7 mm |
| PKA 4-0 | 03-0028 | 97 000 N | 200 mm | 250 mm | 87 mm | 95 mm | 27 mm | M20 | +10/-7 mm |
| PKA 5-0 | 03-0033 | 161 000 N | 250 mm | 330 mm | 87 mm | 125 mm | 105 mm | M24 | +6/-10 mm |
| PKA 6-0 | 03-0037 | 236 000 N | 300 mm | 400 mm | 88 mm | 150 mm | 95 mm | M24 | +8/-12 mm |
| PKA 7-0 | 03-0040 | 393 000 N | 400 mm | 500 mm | 88 mm | 200 mm | 130 mm | M24 | +8/-14 mm |
| PKA 8-0 | 03-0043 | 591 000 N | 500 mm | 600 mm | 130 mm | 255 mm | 150 mm | M30x2 | +12/-15 mm |
PKA B4-szett
- Alkalmas műanyag fröccsöntőgépekhez, öntőgépekhez, gyalugépekhez, ütőgépekhez, hideg extrudáló présekhez stb.
Rendkívüli csúszásgátlás.
Alsó lap: B4 szigetelőlemez
Típuskínálat
| PKA B4 lappal | Cikkszám | Max. terhelés /db | L | B | Középső pozíció (H) | d | e | Belső menet | Állítási tartomány |
| PKA 1-4 | 03-0008 | 12 000 N | 115 mm | 115 mm | 60 mm | 50 mm | 24 mm | M16 | +3/-3 mm |
| PKA 2-4 | 03-0011 | 20 000 N | 150 mm | 150 mm | 61 mm | 58 mm | 23 mm | M18 | +4/-4 mm |
| PKA 3-4 | 03-0025 | 38 000 N | 200 mm | 200 mm | 63 mm | 76 mm | 27 mm | M20 | +4/-6 mm |
| PKA 3/72-4 | 03-0021 | 38 000 N | 200 mm | 200 mm | 87 mm | 76 mm | 27 mm | M20 | +4/-7 mm |
| PKA 4-4 | 03-0030 | 48 000 N | 200 mm | 250 mm | 87 mm | 95 mm | 27 mm | M20 | +10/-7 mm |
| PKA 5-4 | 03-0034 | 80 000 N | 250 mm | 330 mm | 87 mm | 125 mm | 105 mm | M24 | +6/-10 mm |
| PKA 6-4 | 03-0038 | 117 500 N | 300 mm | 400 mm | 88 mm | 150 mm | 95 mm | M24 | +8/-12 mm |
| PKA 7-4 | 03-0041 | 195 500 N | 400 mm | 500 mm | 88 mm | 200 mm | 130 mm | M24 | +8/-14 mm |
| PKA 8-4 | 03-0044 | 294 500 N | 500 mm | 600 mm | 130 mm | 255 mm | 150 mm | M30x2 | +12/-15 mm |
