Leírás és Technikai adatok
Termékleírás

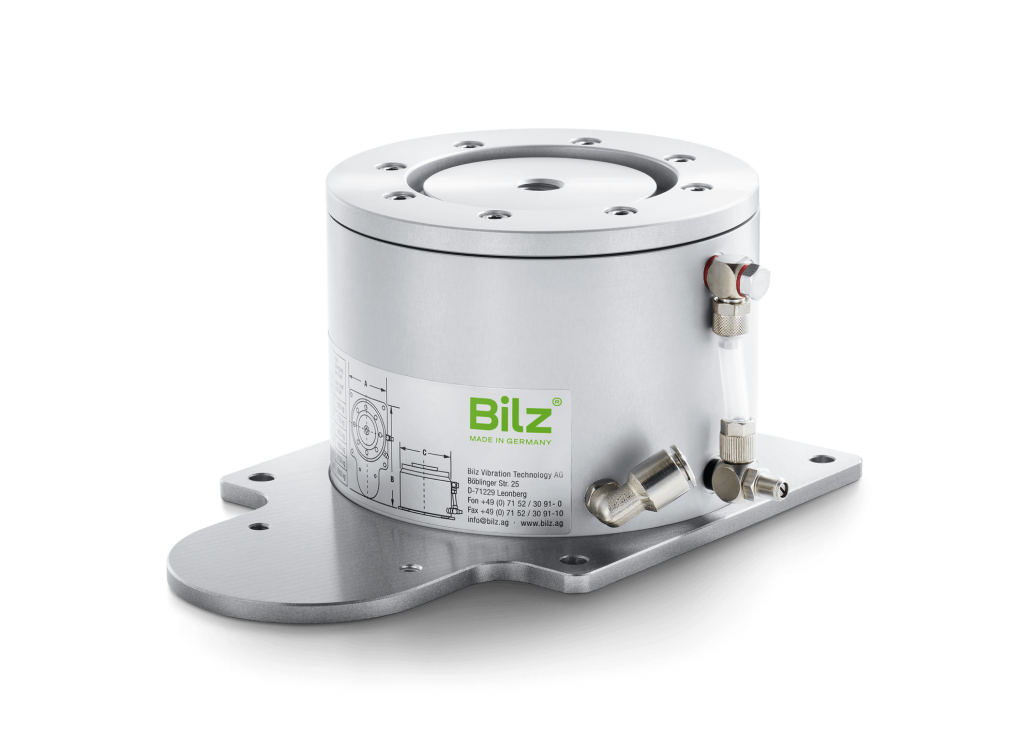

BiAir®-ED-AL típussorozat eloxált alumíniumból
A BiAir® membránlégrugós izolátor megmunkált alumíniumból készül. A légtérfogatot egy vékony falú, rugalmas és nyomásálló membrán zárja körül. A dugattyú a membránon ül, és a légtömeg támasztja alá.
Ez a szerkezeti kialakítás rendkívül hatékony rezgésszigetelést tesz lehetővé. A lehető legjobb csillapítás érdekében a légtér a szigetelőrendszer belsejében két kamrára (terhelés és csillapítás) van osztva, amelyeket egy légtömlő köt össze. Egy precízen állítható fojtószelep segítségével ennek az összekötő vezetéknek az áramlási keresztmetszete kívülről könnyen beállítható. A fojtószelepen keletkező légsúrlódás akár 15 %-os csillapító hatást is eredményezhet.
A membrán túlnyomásból eredő károsodása kiegészítő biztonsági szelepek vagy mechanikus dugattyúlöket-korlátozás alkalmazásával gyakorlatilag kizárható.
Membránlégrugó a hatékony rezgéscsillapítás számára
Megfelelő változat kiválasztása
A megfelelő légrugó kiválasztásánál ügyeljen arra, hogy a gumi légrugó maximális terhelését a statikus és dinamikus terhelés összege ne lépje túl.
A nagy dinamikájú alkalmazásokban a keményebb FAEBI® változatok csökkentik a szigetelők berugózását. Minél puhább a szigetelőelem, annál jobb az elérhető szigetelőhatás.
Kérjük, vegye fel velünk a kapcsolatot, szívesen segítünk a megfelelő elemek kiválasztásában!
Általános információk a BiAir®-ED-AL membrán légrugók kiválasztásáról és alkalmazásáról.
- A vízszintes irányú mozgás megengedett legnagyobb amplitúdója a légrugó méretétől függően 1 és 2 mm között van.
- A légrugó méretének kiválasztásakor a terhelést 4 bar légnyomás mellett válassza ki.
- Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között
- Az itt felsorolt standard megoldásokon kívül számos nagyobb lökethosszúságú, valamint alacsonyabb sajátfrekvenciával rendelkező légrugót is kínálunk. Érdeklődés alapján szelepek (MPN) vagy elmozdulásérzékelők rögzítésére alkalmas füles kivitelek is rendelhetők baloldali (NL) vagy jobboldali (NR) tömlőcsatlakozással.
BiAir®-ED-AL változatok
| Típus | Cikkszám tartófül nélkül | Cikkszám jobbos NR | Cikkszám balos NL | Sajátfrekvencia vertikális/horizontális | A | B | Ø C | H (munka-magasság) | +/- út | max. terhelés 4 Bar* nyomáson | max. terhelés 6 Bar* nyomáson |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,125 | 50-0002 | - | - | 3,0/3,5 Hz | 75 mm | - | 74 mm | 77 mm | +/- 2,0 mm | 390 N | 580 N |
| 0,15 | 50-0005 | - | - | 3,0/3,5 Hz | 75 mm | - | 74 mm | 77 mm | +/- 2,0 mm | 670 N | 1 000 N |
| 0,25 | 50-0129 | 50-0135 | 50-0136 | 3,0/3,5 Hz | 120 mm | 182 mm | 110 mm | 87 mm | +/- 2,5 mm | 1 130 N | 1 700 N |
| 0,5 | 50-0130 | 50-0137 | 50-0138 | 2,5/2,8 Hz | 130 mm | 198 mm | 129 mm | 100 mm | +/- 2,5 mm | 2 670 N | 4 000 N |
| 1 | 50-0131 | 50-0139 | 50-0140 | 2,5/2,8 Hz | 200 mm | 275 mm | 200 mm | 100 mm | +/- 2,5 mm | 6 330 N | 9 500 N |
| 1,5 | 50-0146 | 50-0147 | 50-0147 | 2,5/2,8 Hz | 230 mm | 305 mm | 230 mm | 100 mm | +/- 3,5 mm | 10 170 N | 15 260 N |
| 2 | 50-0133 | 50-0141 | 50-0141 | 2,5/2,8 Hz | 260 mm | 350 mm | 260 mm | 100 mm | +/- 2,5 mm | 14 200 N | 21 300 N |
| 2,5 | 50-0134 | 50-0142 | 50-0142 | 2,5/2,8 Hz | 300 mm | 390 mm | 300 mm | 100 mm | +/- 3,0 mm | 19 670 N | 29 500 N |
