Gumi légrugók

FAEBI®-HD sorozat

FAEBI®-HD állítható csillapítással

  • A berugózási tulajdonságokat a levegőnyomás beállításával lehet szabályozni.
  • Kopásálló, alacsony karbantartási igényű csillapítás, kívülről könnyen beállítható.
  • Nincs testhangátvitel, nem továbbítja a szerkezeti zajt.



Leírás és Technikai adatok

Termékleírás

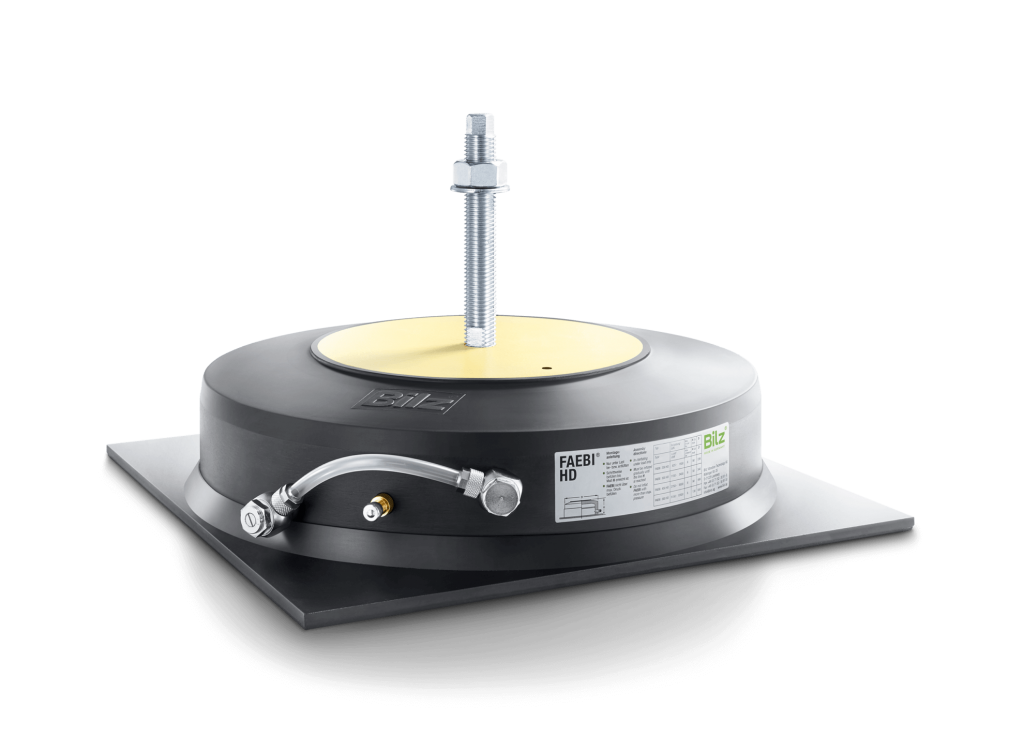

FAEBI®-HD – gumilégrugó-izolátor állítható csillapítással

Az állítható csillapítású FAEBI®-HD kombinált gumilégrugó-izolátor elasztomer-fém összetételű, megerősített oldalfalú, kétkamrás rendszer. A lehető legnagyobb csillapítás elérése érdekében a légrugó belseje két légkamrára (terhelés és csillapítási) van osztva, amelyeket egy légtömlő köt össze. Egy állítható fojtószelep segítségével az áramlási keresztmetszet kívülről a kívánt csillapítás figyelembevételével a mindenkori követelményekhez igazítható. Az egykamrás rendszerhez (FAEBI®) képest lényegesen nagyobb csillapításnak köszönhetően a rezonancia felerősödése jelentősen csökken, és a berendezés mozgása sokkal gyorsabban lecseng. A megnövekedett energiaelnyelés emellett pozitív hatással van a gépek és szerszámok gyártási minőségére és kopására.

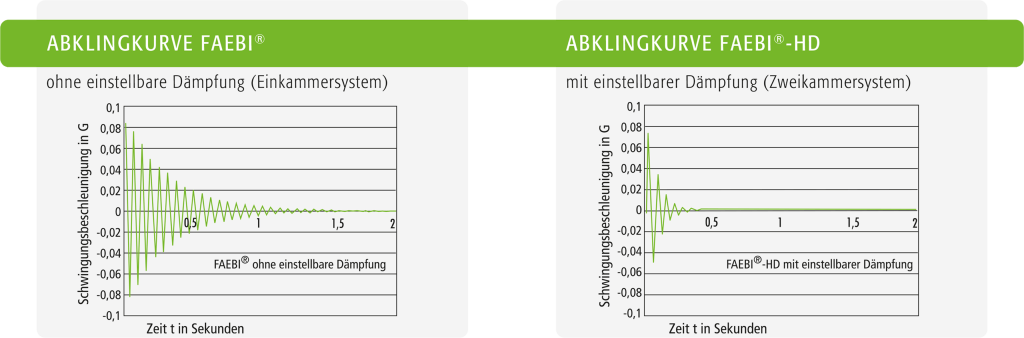

A FAEBI® és a FAEBI®-HD lecsengési görbéjének összehasonlítása

Megfelelő változat kiválasztása

A megfelelő légrugó kiválasztásánál ügyeljen arra, hogy a gumi légrugó maximális terhelését a statikus és dinamikus terhelés összege ne lépje túl.
A nagy dinamikájú alkalmazásokban a keményebb FAEBI® változatok csökkentik a szigetelők berugózását. Minél puhább a szigetelőelem, annál jobb az elérhető szigetelőhatás.

Kérjük, vegye fel velünk a kapcsolatot, szívesen segítünk a megfelelő elemek kiválasztásában!

Megjegyzés
  • Ha a gép alsó széle nem fedi teljesen a gumi légrugó átmérőjét (∅ D), javasoljuk speciális védőburkolatunk használatát (lásd a „Tartozékok” fejezetben az egyes légrugótípusoknál).
  • Alkalmazási hőmérséklet-tartomány: -20 °C és +60 °C között
  • Az elemeket a gépen meglévő furatokhoz kell rögzíteni a mellékelt csavarok segítségével. A padlóhoz való rögzítés általában nem szükséges.
  • Kérjük, hogy a csavart csak kézzel csavarja be, ne használjon villáskulcsot! Kérjük, hogy a hozzá tartozó anyát is csak kis nyomatékkal csavarja rá.
  • A gépet a leeresztett elemekre kell helyezni, amelyeket aztán egy szabványos szelepen keresztül fokozatosan fel lehet fújni a H méretig (= munkamagasság). A megadott maximális légnyomást semmilyen körülmények között nem szabad túllépni!
  • A felfújás és leeresztés csak terhelés alatt történhet (kérjük, vegye figyelembe a megengedett maximális nyomást)!
  • +/-5 mm magassági korrekció lehetséges.

FAEBI® 200-HD

Terhelési tartomány

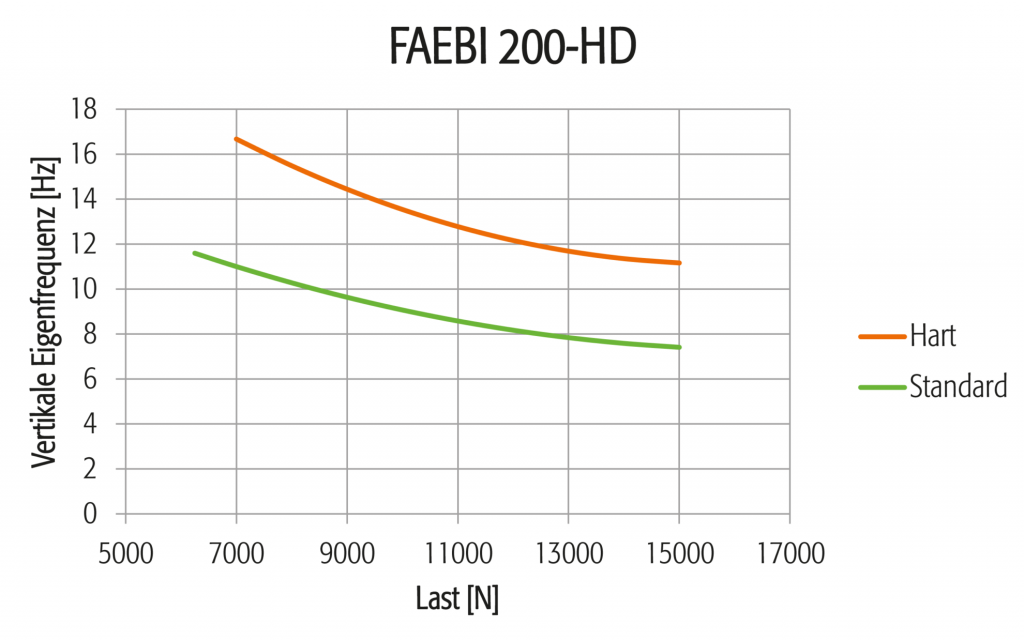

6 250 – 15 000 N / szigetelőelem

Típuskínálat FAEBI® 200-HD

VáltozatCikkszámTerhelés/dbMax. nyomásAØ DH (munka-magasság)H (beépítési magasság)Ø dhG
Hart40-00547 000-15 000 N6 bar260 mm236 mm89 mm90 mm130 mm8 mmM16
Standard40-00536 250-15 000 N6 bar260 mm236 mm89 mm90 mm130 mm8 mmM16

FAEBI® 300-HD

Terhelési tartomány

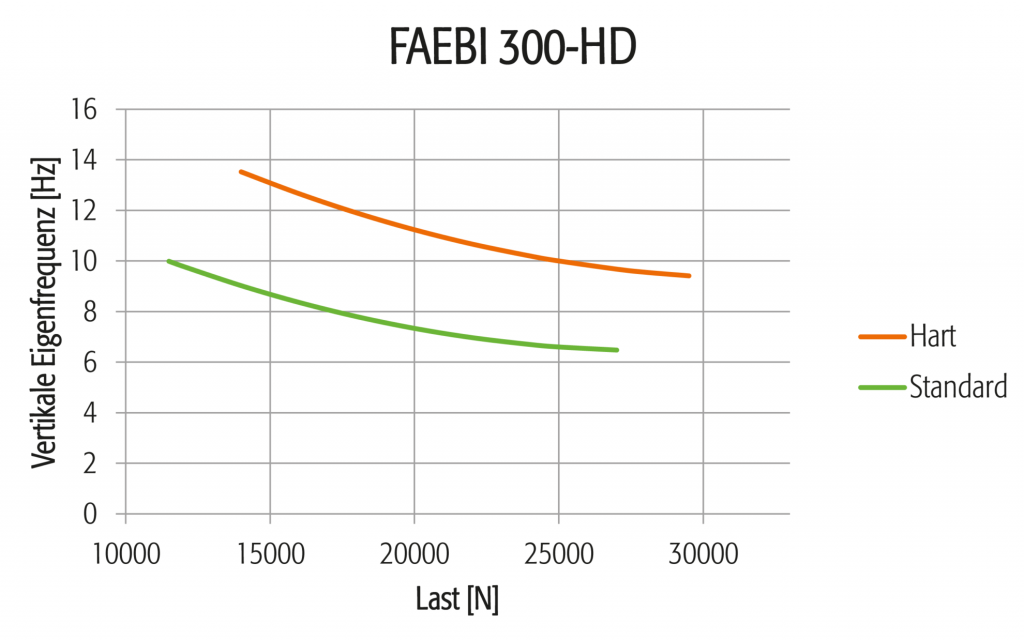

11 500 – 29 500 N / szigetelőelem

Típuskínálat FAEBI® 300-HD

VáltozatCikkszámTerhelés/dbMax. nyomásAØ DH (munka-magasság)H (beépítési magasság)Ø dhG
Hart40-006314 000-29 500 N6,5 bar370 mm340 mm89 mm94 mm200 mm8 mmM20
Standard40-006111 500-27 000 N6 bar370 mm340 mm89 mm93 mm200 mm8 mmM20

FAEBI® 430-HD

Terhelési tartomány

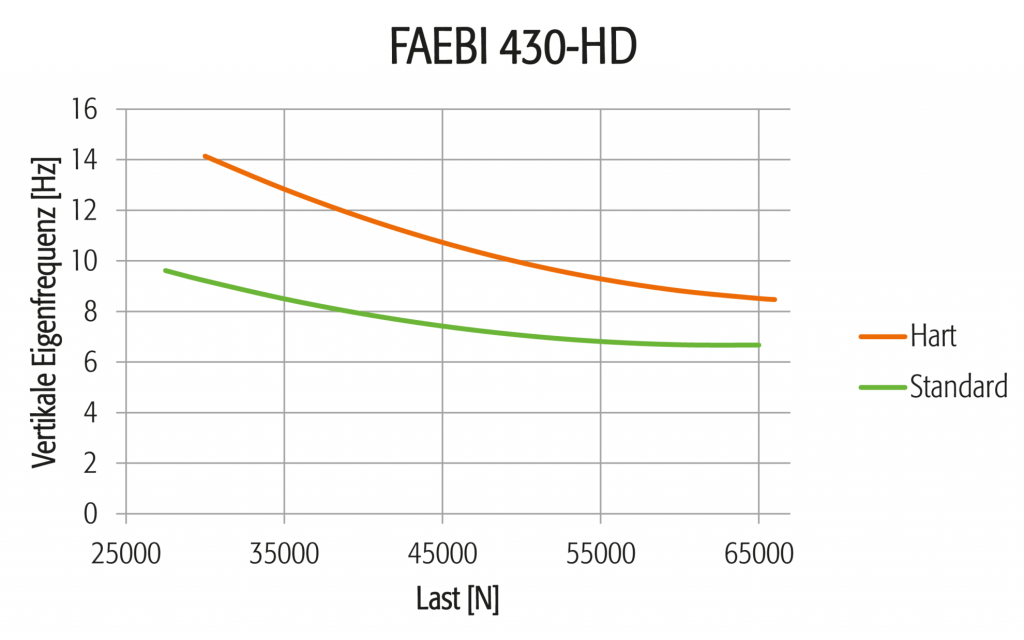

27 500 – 66 000 N / szigetelőelem

Típuskínálat FAEBI® 430-HD

VáltozatCikkszámTerhelés/dbMax. nyomásAØ DH (munka-magasság)H (beépítési magasság)Ø dhG
Hart40-007030 000-66 000 N6,1 bar500 mm480 mm91 mm97 mm315 mm12 mmM20
Standard40-006727 500-65 000 N6 bar500 mm480 mm91 mm96 mm315 mm12 mmM20

FAEBI® 580-HD

Terhelési tartomány

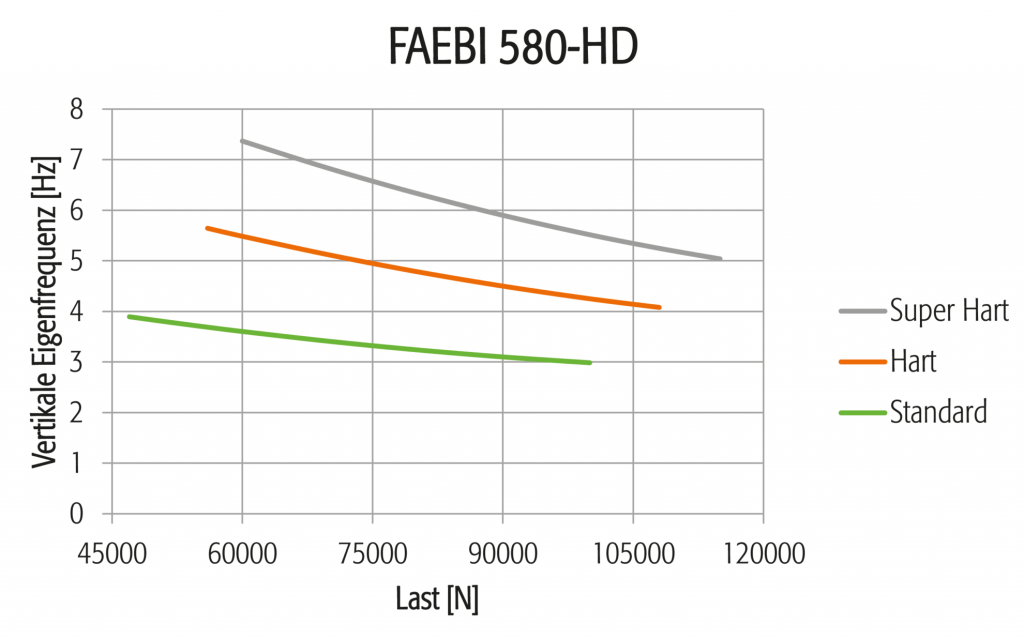

47 000 – 115 000 N / szigetelőelem

Típuskínálat FAEBI® 580-HD

VáltozatCikkszámTerhelés/dbMax. nyomásAØ DH (munka-magasság)H (beépítési magasság)Ø dhG
Super Hart40-008160 000-115 000 N6,9 bar680 mm650 mm126 mm135 mm380 mm14 mmM24
Hart40-014556 000-108 000 N6,5 bar680 mm650 mm126 mm133 mm380 mm14 mmM24
Standard40-008047 500-100 000 N6 bar680 mm650 mm126 mm130 mm380 mm14 mmM24

FaEBI® tartozékok

RÖGZÍTŐCSAVAROK



  • A FAEBI®-HD gumilégrugókat a gépágyon lévő furatokhoz kell rögzíteni a tartozékként mellékelt csavarokkal (egy-egy anyával és alátéttel). A padlóhoz való rögzítés általában nem szükséges.
  • Az egyes változathoz számos különböző csavar áll rendelkezésre. Szívesen adunk Önnek tanácsot.

Csavarválaszték

TípusCikkszámMenetAnyagHossz
FAEBI® 200-HD19-0324M16horganyzott125 mm
FAEBI® 300-HD / 430-HD19-0327M20horganyzott150 mm
FAEBI® 580-HD19-0329M24horganyzott150 mm

Kézi pumpa

Kézi pumpa a kézi légfeltöltéshez.
Art.-Nr. 40-0128





Sűrített levegős pisztoly



Sűrített levegős pisztoly nyomásmérővel a meglévő sűrítettlevegő-rendszeren keresztül történő levegőfeltöltéshez.
Art.-Nr. 40-0089



Nyomásszabályozó

A Bilz nyomásszabályozó ideális kiegészítő olyan alkalmazásokhoz, amelyek nem igényelnek automatikus szintszabályozást.
A légrugók kézi feltöltése helyett az állandó sűrített levegős ellátórendszerhez vannak csatlakoztatva. Az egyes légrugók munkamagassága külön-külön állítható a nyomásszabályozó segítségével.

Alkalmazási terület

  • Olyan alkalmazások, amelyeknél a gyártási/vizsgálati folyamat során a súlypont állandó (a gépalkatrészek, munkadarabok stb. nem mozognak, állandó a tömeg).
  • Nehezen hozzáférhető rendszerek, amelyek megnehezítik a légrugók légnyomásának kézi ellenőrzését.

A FAEBI® nyomásszabályozás előnyei

  • A szükséges légnyomás egyszerű és pontos beállítása minden egyes légrugóhoz vagy vezérlőcsoporthoz.
  • Alacsony karbantartási igény
  • Nyomásmérő a folyamatos nyomáskijelzéshez
  • Folyásirányú részecskeszűrő és vízleválasztó
  • Bármennyi légrugóhoz vagy vezérlőcsoporthoz beállítható
Bilz nyomásszabályozó
NyomásszabályozásCikkszám
3-as nyomásszabályozó, beleértve a pneumatikus csatlakozót és a tömlőkészletet is 40-0179
4-es nyomásszabályozó, beleértve a pneumatikus csatlakozót és a tömlőkészletet is40-0180

Mechanikus-pneumatikus szintszabályozó MPN-LCV

Az MPN-LCV mechanikus pneumatikus szintszabályozó egyszerű, de hatékony megoldás a terhelésváltozások okozta ferdülés megakadályozása érdekében a robusztus LCV proporcionális szelepeinkkel.

A célérték szintje a görgős állítógyűrű elforgatásával állítható be, és ± 1/10 mm pontossággal tartható fenn.
Art.-Nr. 61-0103

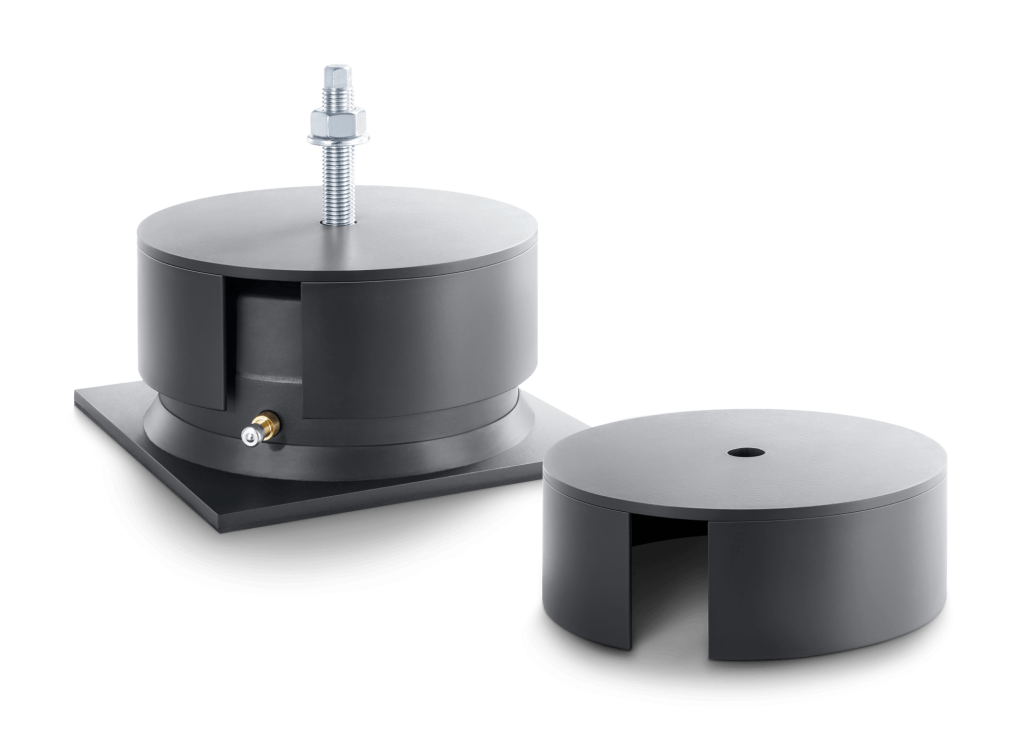

Védőburkolat



Ha a FAEBI®-HD tartófelületét nem fedi teljesen a gép(ágy) alsó széle vagy a szerelési felület, akkor a légrugóelem megfelelő terheléseloszlásának biztosítása érdekében megfelelő burkolatra van szükség. Ezenkívül a fedél védelmet nyújt a külső sérülések ellen.

Anyaga
Acéllemez (feketére alapozott)



Védőburkolat-cikkszámok

TípusCikkszámØ AØ Dshd
AH-FAEBI® 200-HD40-000718 mm255 mm5 mm60 mm3 mm
AH-FAEBI® 300-HD40-000922 mm360 mm5 mm60 mm3 mm
AH-FAEBI® 430-HD40-001222 mm500 mm10 mm60 mm4 mm
AH-FAEBI® 580-HD40-001427 mm680 mm10 mm60 mm4 mm
