csúszásgátló lemezek

BS1, BS, BN, BR7, B8 típusok

Bilz csúszásgátló és távtartó lemezek, mechanikus kiegyenlítéshez és csúszásgátláshoz. Rezgésszigetelésre nem használatos.

Technikai adatok, cikkszámok, méretek

Leírás
  • Bilz csúszásgátló lemezek (csúszásgátló alátét) és távtartó lemezek
  • Nem alkalmazható regésszigetelésre
  • BR7-1 egyoldalasan profilozva is kapható

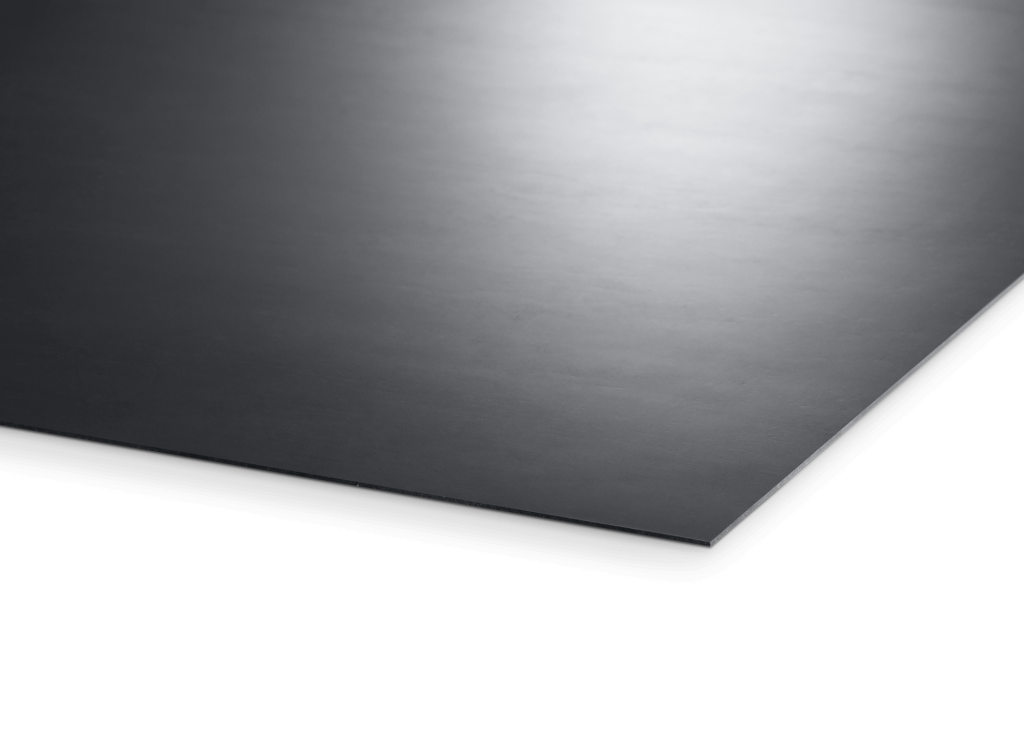

BS1 típus

Terhelhetőség: 10-400 N/cm²
Vastagság: 1 mm
Súrlódási együttható: 0,9

Méret [mm]BS1 Cikkszámok
1000x50001-0462
500x50001-0473
500x25001-0472
250x25001-0470
250x15001-0469
200x20001-0468
200x10001-0467
150x15001-0465
150x10001-0464
150x7501-0466
100x10001-0463

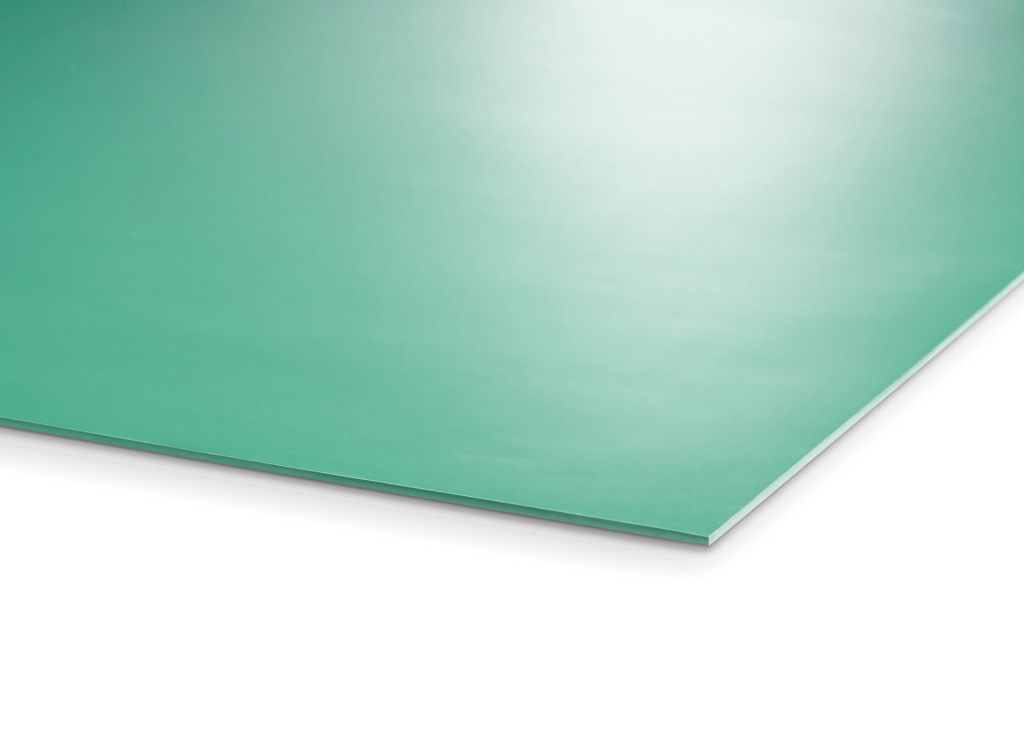

BS típus

Terhelhetőség: 10-400 N/cm²
Vastagság: 2 mm
Súrlódási együttható: 0,9

Méret [mm]BS Cikkszámok
1000x50001-0441
500x50001-0458
500x25001-0457
250x25001-0453
250x15001-0452
200x20001-0450
200x10001-0449
150x15001-0446
150x10001-0445
150x7501-0447
100x10001-0442

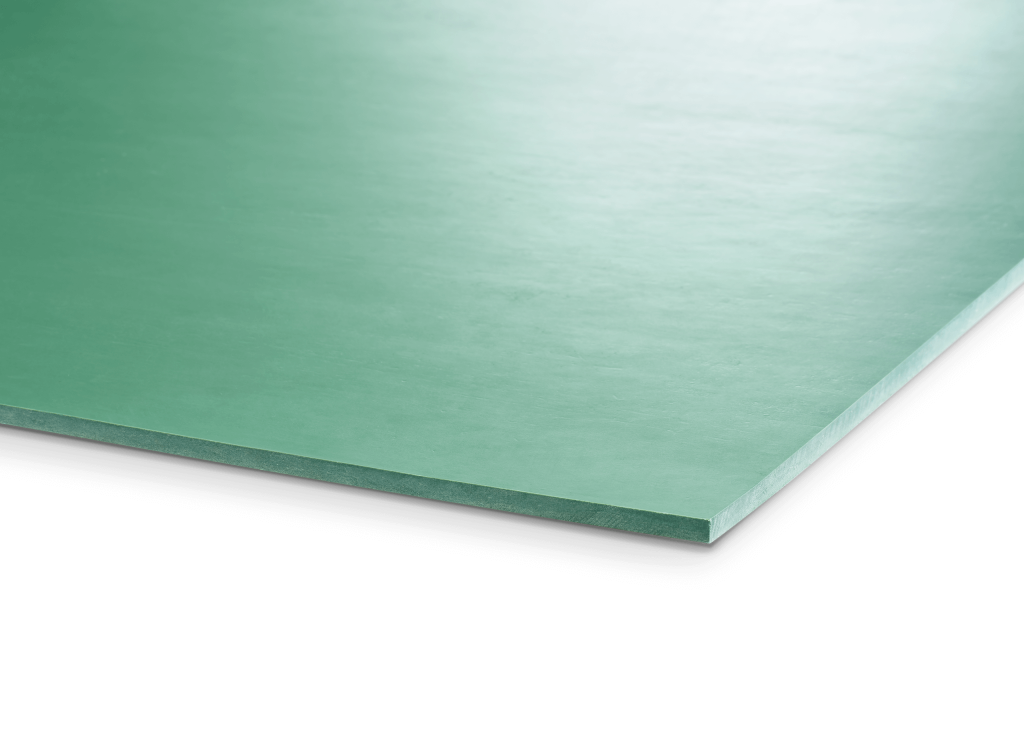

BN típus

Terhelhetőség: 10-300 N/cm²
Vastagság: 5 mm
Súrlódási együttható: 0,6

Méret [mm]BN Cikkszámok
1000x50001-0371
500x50001-0384
500x25001-0383
250x25001-0380
250x15001-0379
200x20001-0378
200x10001-0377
150x15001-0375
150x10001-0374
150x7501-0376
100x10001-0372
100x5001-0373
75x7501-0388
50x5001-0385

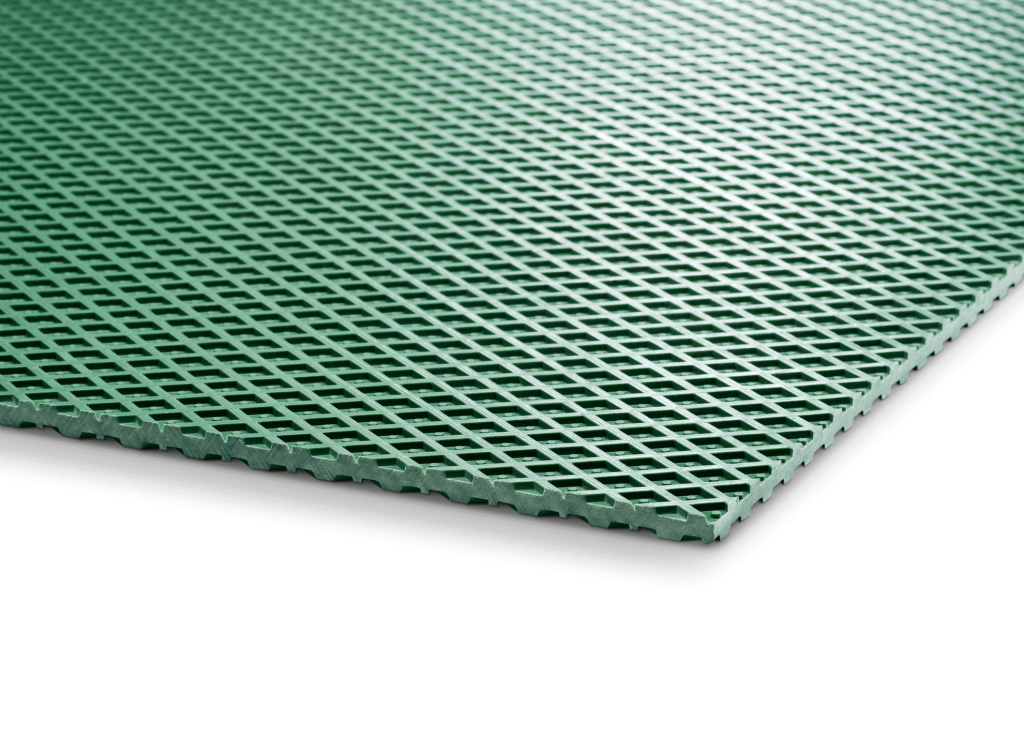

BR7 típus

Terhelhetőség: 10-160 N/cm²
Vastagság: 7 mm
Súrlódási együttható: 0,8

Méret [mm]BR7 Cikkszámok
1000x50001-0391
500x50001-0406
500x25001-0405
250x25001-0402
250x15001-0401
200x20001-0400
200x10001-0399
150x15001-0397
150x10001-0396
150x7501-0398
100x10001-0392
100x5001-0393
75x7501-0409
50x5001-0407

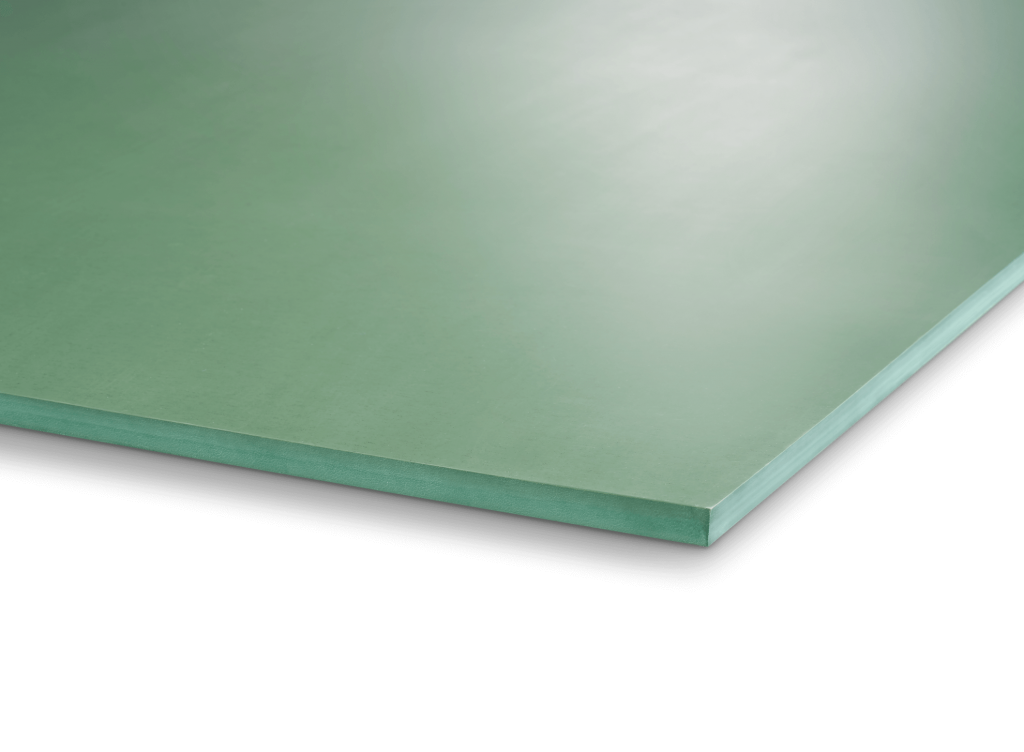

B8 típus

Terhelhetőség: 5-40 N/cm²
Vastagság: 8 mm
Súrlódási együttható: 0,8

Méret [mm]B8 Cikkszámok
1000x50001-0350
500x50001-0365
500x25001-0364
250x25001-0361
250x15001-0360
200x20001-0359
200x10001-0358
150x15001-0356
150x10001-0355
150x7501-0357
100x10001-0351
100x5001-0352
75x7501-0369
50x5001-0366

Megjegyzés

  • A Bilz szigetelőpanelek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
  • Kérésre szívesen szállítunk egyedi méreteket is.
  • A megadott maximális terhelés a gép statikus és dinamikus terheléséből adódik össze.
    Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
  • Bizonyos lemezek egyoldalas profilozással is kaphatók (pl. B4-1 jelöléssel).
  • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
  • Vágási tűrés a DIN 7715/T5 P3 osztály szerint.
  • W: A padlóegyenetlenségek kiegyenlítésére szolgáló gofriszerkezetű változat (B32W, B30W, B13W).

A technikai változások fenntartva.
