Rezgésszigetelő lemez

B32W típus

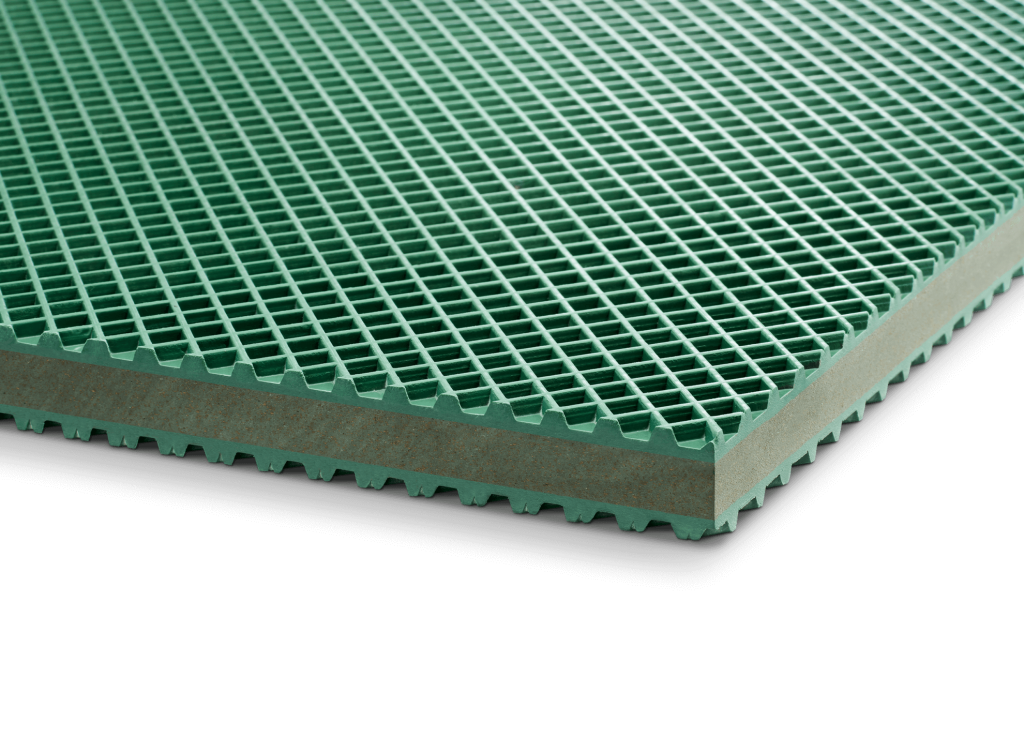

Profilozott nagyon puha szigetelőlemez nagyon magas szigetelőhatással. Alkalmas alacsony dinamikájú gépekhez.

Leírás és Technikai adatok

Leírás
  • Nagyon puha szigetelőpanel.
  • A B30-hoz hasonló, de jobb szigetelőhatással.
Megjegyzés
  • A Bilz szigetelőlemezek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
  • Kérésre szívesen szállítunk egyedi méreteket is.
  • A megadott terhelés a gép statikus és dinamikus terheléséből áll. Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
  • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
Terhelés

35-70 N/cm²

Vastagság

25 mm

Súrlódási együttható

0,8

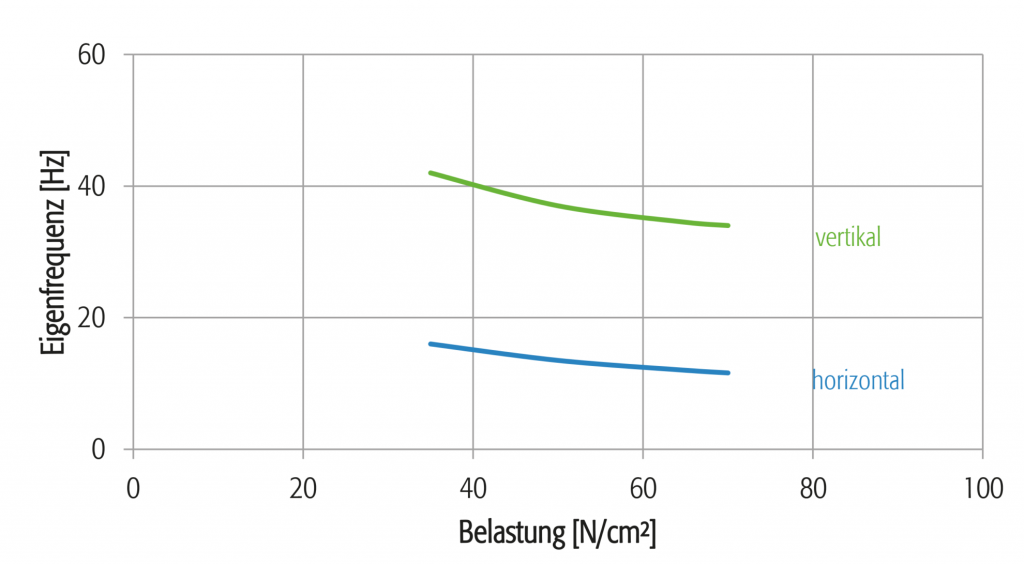

A B32W szigetelőlap dinamikus sajátfrekvenciája

Cikkszámok és méretek

Szögletes profil

Méret [mm]B5 Cikkszámok
1000 x 50001-0175
500 x 50001-0194
500 x 25001-0193
250 x 25001-0189
250 x 15001-0188
200 x 20001-0186
200 x 10001-0185
150 x 15001-0182
150 x 10001-0181
150 x 7501-0183
100 x 10001-0176
100 x 5001-0177
75 x 7501-0198
50 x 5001-0195

Körprofil

Méret [Ø mm]B50 Cikkszámok
5001-0191
7501-0197
11001-0178
15001-0180
20001-0184
23801-0187
30001-0190

Megjegyzés

  • A Bilz szigetelőpanelek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
  • Kérésre szívesen szállítunk egyedi méreteket is.
  • A megadott maximális terhelés a gép statikus és dinamikus terheléséből adódik össze.
    Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
  • Bizonyos lemezek egyoldalas profilozással is kaphatók (pl. B4-1 jelöléssel).
  • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
  • Vágási tűrés a DIN 7715/T5 P3 osztály szerint.
  • W: A padlóegyenetlenségek kiegyenlítésére szolgáló gofriszerkezetű változat (B32W, B30W, B13W).

A technikai változások fenntartva.
