Rezgésszigetelt asztalok

LTH – Laborasztal + BIAIR®-PAS

Szintvezérelt BiAir®-PAS membránlégrugókkal, sajátfrekvencia vertikálisan kb. 2 Hz, horizontálisan kb. 1,2 Hz.

Leírás és Műszaki adatok

Termékleírás

A Bilz LTH laboratóriumi asztalok különösen robusztus, ellenálló és rezgésszigetelt asztalok és munkaállomások. Minden olyan alkalmazásban használják őket, ahol a rezgéseket és/vagy a szintváltozásokat mindenképpen el kell kerülni azért, hogy a mérést, a kísérletet vagy a munkavégzést a szükséges pontossággal lehessen elvégezni.

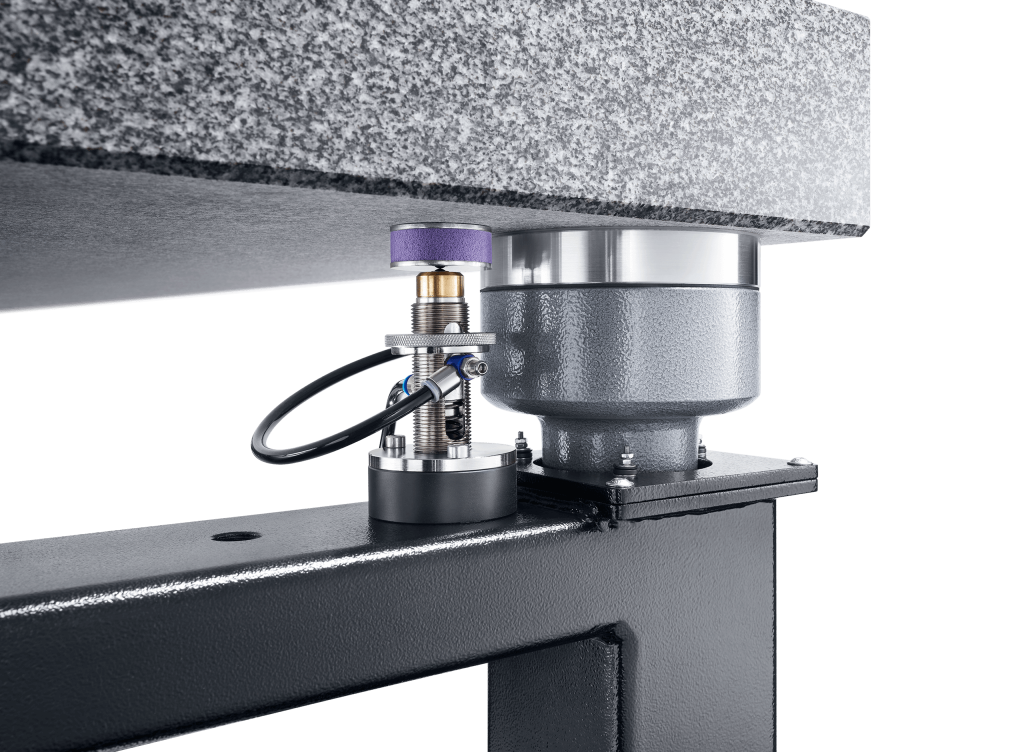

A BiAir®-PAS légrugók a megnövelt légtérfogatnak köszönhetően kb. 2 Hz-es csökkentett függőleges sajátfrekvenciát érnek el. Ingás felfüggesztésük a horizontális irányú sajátfrekvenciát kb. 1,2 Hz-re csökkenti. Az lengő légrugókkal ellátott laboratóriumi munkaasztalok alacsony dinamikájú és a rezgésszigeteléssel szemben magas követelményeket támasztó feladatokhoz alkalmasak, főként horizontális irányban. A mechanikus-pneumatikus szintszabályozás biztosítja, hogy a szint akár ± 1/100 mm pontossággal tartható legyen terhelésváltozások esetén is. A sűrített levegő biztosítása egy, a tartozék részét képező karbantartóegységen keresztül történik.

Tulajdonságok
  • Állítható asztallábak
  • Merev, hegesztett acél alépítmény, porfestett
  • BiAir®-PAS membránlégrugó (sajátfrekvencia vertikálisan kb. 2 Hz, horizontálisan kb. 1,2 Hz) az alépítmény és az asztallap között.
  • Mechanikus-pneumatikus szintszabályozás (visszaállítási pontosság ± 1/10 mm vagy ± 1/100 mm, a használt szeleptől függően)
  • Gránit alapú csiszolt kőlap
  • Színválasztás az ügyfél igényei szerint
Szín

RAL 9005 Mélyfekete

Alkalmazási terület
  • Rezgésérzékeny mérő- és vizsgálóberendezések, pl. atomerő-mikroszkópok (AFM), interferométerek.





Különleges megoldásokra szakosodtunk.
Kérjük, vegye fel velünk a kapcsolatot, szívesen adunk Önnek tanácsot!

Emellett a következő standard méreteket kínáljuk:

LTH – Laboratóriumi asztal (Gránit kőlap) + BIAIR®-PAS

Standard méretek

MéretekLTH 60-50-PASLTH 80-60-PASLTH 100-63-PASLTH 90-75-PASLTH 100-80-PASLTH 100-100-PASLTH 120-80-PAS
Szélesség600 mm800 mm1000 mm900 mm1000 mm1000 mm1200 mm
Mélység500 mm600 mm630 mm750 mm800 mm1000 mm800 mm
Asztallap vastagsága100 mm120 mm100 mm100 mm140 mm160 mm160 mm
Munkamagasság760 mm760 mm760 mm760 mm760 mm760 mm760 mm
Max. ráhelyezett terhelés2 500 N2 500 N3 200 N3 200 N7 000 N7 000 N7 000 N
