Leírás és Technikai adatok
A BNL alkalmazási területei
-

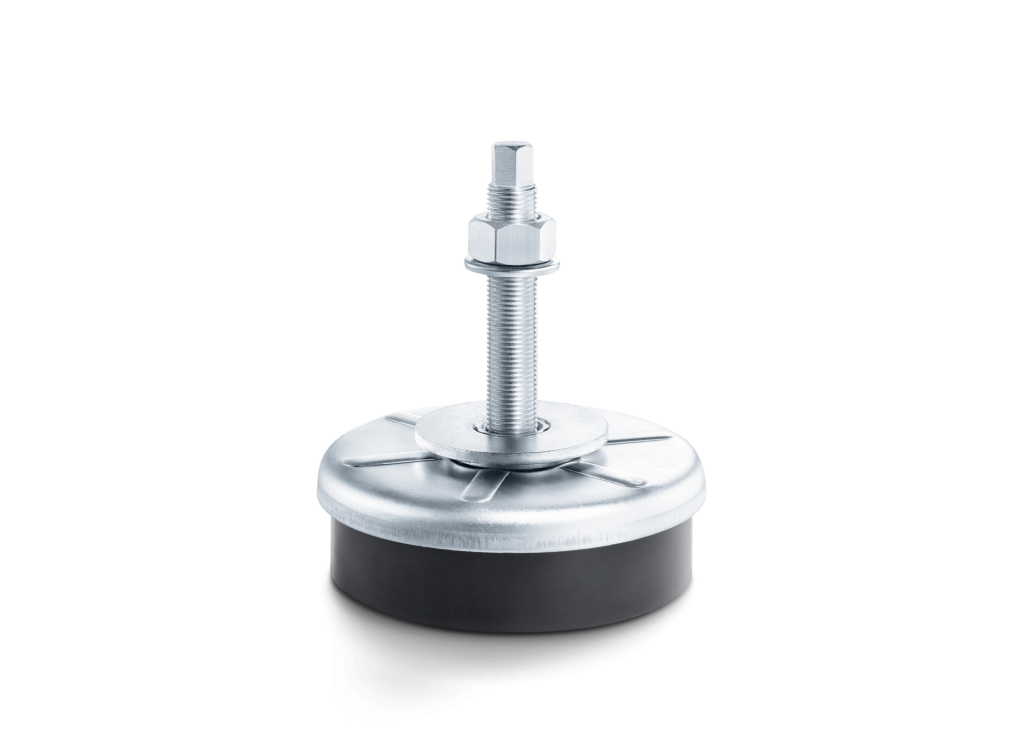

Költséghatékony szintezőelem nagy dinamikus függőleges és vízszintes erőkkel terhelt gépekhez, megfelelő rezgés- és szerkezethangszigetelés, pontosan szintezhető nyomótalppal az optimális súlyelosztás érdekében. A gumitalp ellenáll a kereskedelemben kapható savaknak, lúgoknak és kenőolajoknak.
Az állítható magasságú gépláb nem kombinálhatók Bilz szigetelőlemezekkel.
Megjegyzés
- A megadott maximális terhelés a gép statikus és dinamikus terheléséből adódik össze. Optimális szigetelőhatás a megadott maximális teherbírás kb. 80-90 %-ánál.
- Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között
BNL
| BNL sorozat | Cikkszám | Max. terhelés /db | Ø D | Ø E | H | Állítási tartomány (A) | G | GL |
|---|---|---|---|---|---|---|---|---|
| BNL 80 | 14-0027 | 5 000 N | 80 mm | 60 mm | 45 mm | +12 mm | M12x1,5 | 86 mm |
| BNL 120 | 14-0028 | 11 000 N | 120 mm | 60 mm | 45 mm | +15 mm | M16x1,5 | 80 mm |
| BNL 160 | 14-0029 | 21 000 N | 160 mm | 70 mm | 56 mm | +20 mm | M20x1,5 | 125 mm |
| BNL 200 | 14-0030 | 40 000 N | 200 mm | 70 mm | 68 mm | +20 mm | M20x1,5 | 122 mm |
