Leírás és Technikai adatok
A PKDK sorozat leírása

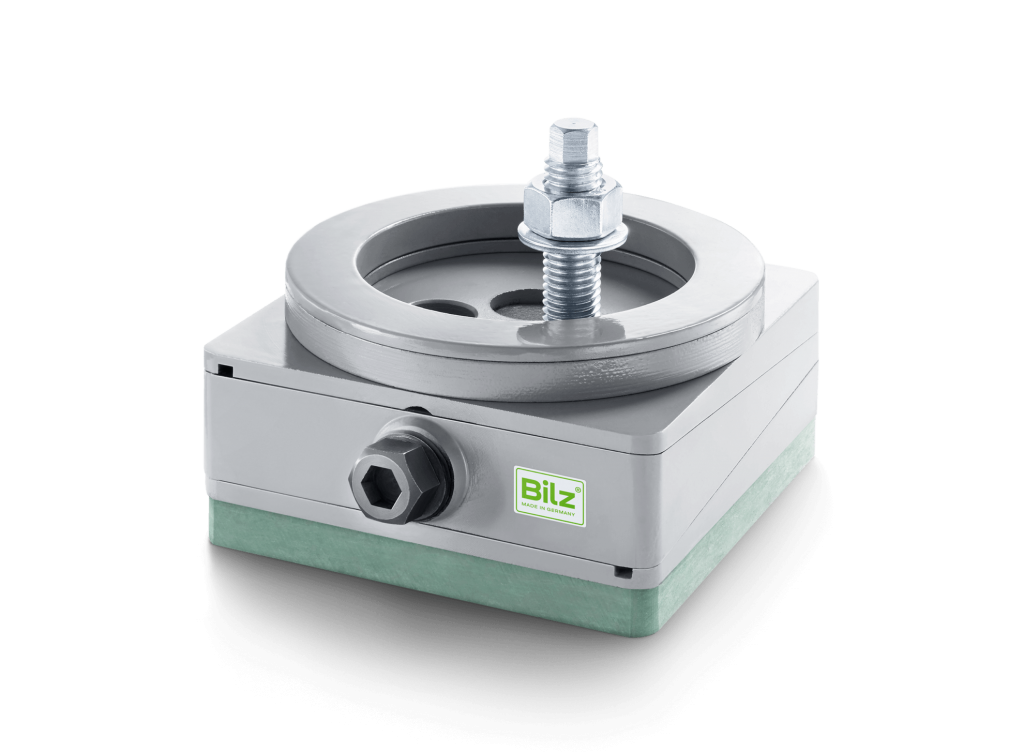

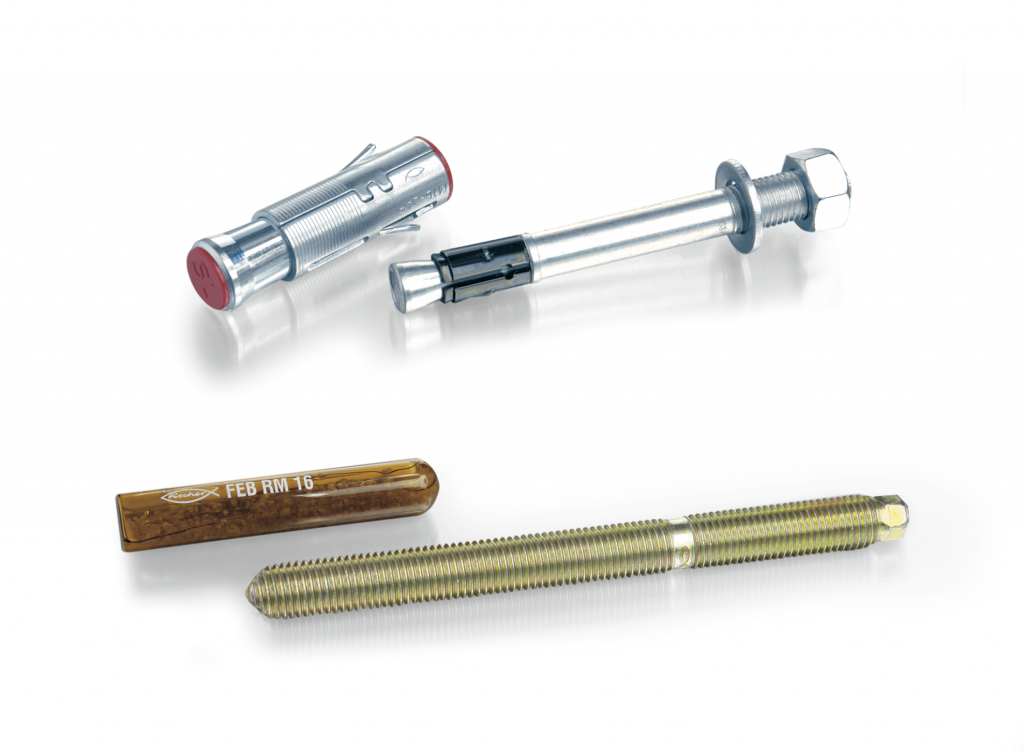

- Az átmenő csavarozású Bilz PKDK típusú precíziós ékpapucs olyan gépekhez alkalmazható, amelyeket a kedvezőtlen súlypontviszonyok miatt feltétlenül rögzíteni kell.
- Olyan gépekhez is használható, amelyeket a beállítás során tologatni vagy húzni kell – azaz alacsony belső merevségű gépekhez!
Alkalmas műanyag fröccsöntőgépekhez, öntőgépekhez, gyalugépekhez, ütőgépekhez, hideg extrudáló présekhez stb. - Rendkívül csúszásálló.
Megjegyzés
- A megadott maximális terhelés a gépre ható statikus és dinamikus terhelésekből adódnak össze. Optimális szigetelőhatás a megadott maximális teherbírás kb. 80-90 %-ánál.

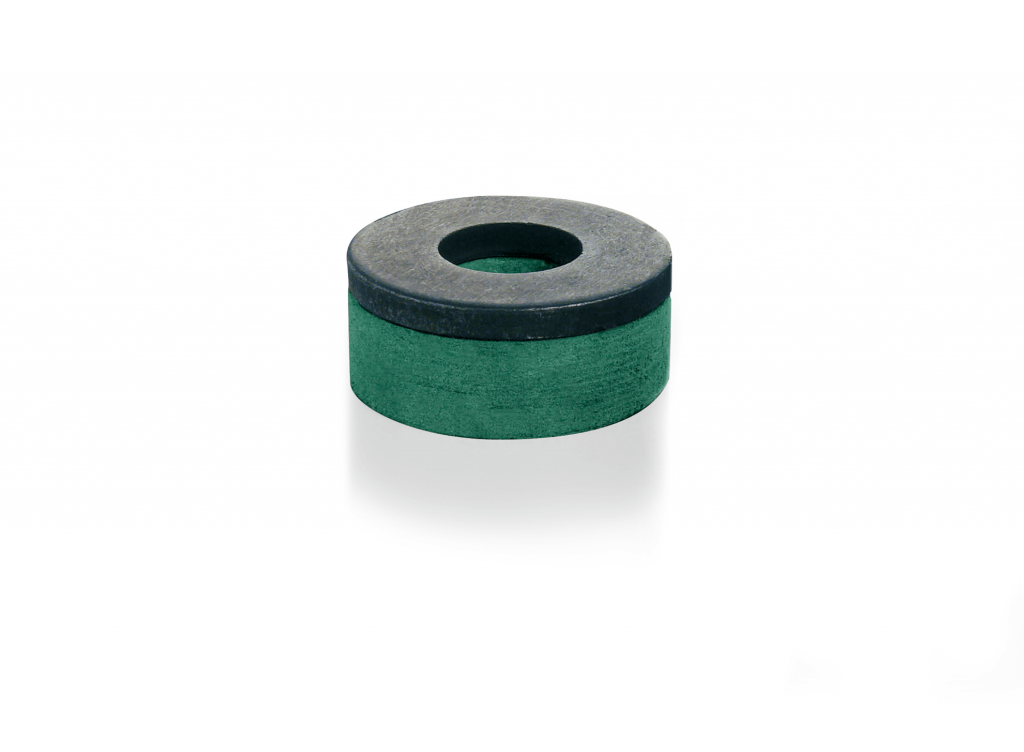

- Az alkalmazott szigetelőlemez típusa a típusjelzésben található, pl. a PKDK 3-0 a B0 szigetelőlemezzel van szerelve.
- Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között
Szín
RAL 7037, porszürke
Kulcsméretek
| Típus | Belső | Külső |
|---|---|---|
| PKA / PKD 1 | SW 10 | SW 19 |
| PKA / PKD 2 | SW 12 | SW 22 |
| PKA / PKD 3 | SW 14 | SW 27 |
| PKA / PKD 4 | SW 14 | SW 17 |
| PKA / PKD 5 | SW 14 | SW 27 |
| PKA / PKD 6 | SW 17 | SW 32 |
| PKA / PKD 7 | SW 19 | SW 41 |
| PKA / PKD 8 | SW 22 | SW 50 |
Típuskínálat
| PKDK sorozat B0 lappal | Cikkszám | Max. terhelés /db | L | B | Középső pozíció (H) | Ø D | d | e | Furat | Állítási tartomány |
|---|---|---|---|---|---|---|---|---|---|---|
| PKDK 1-0 | 06-0003 | 25 000 N | 115 mm | 115 mm | 70 mm | 110 mm | 50 mm | 24 mm | 22 mm | +4/-5 mm |
| PKDK 2-0 | 06-0006 | 43 000 N | 150 mm | 150 mm | 77 mm | 150 mm | 58 mm | 23 mm | 23 mm | +5/-6 mm |
| PKDK 3-0 | 06-0008 | 77 000 N | 200 mm | 200 mm | 79 mm | 150 mm | 76 mm | 27 mm | 26 mm | +3/-7 mm |
| PKDK 4-0 | 06-0010 | 97 000 N | 200 mm | 250 mm | 103 mm | 150 mm | 95 mm | 27 mm | 26 mm | +10/-7 mm |
