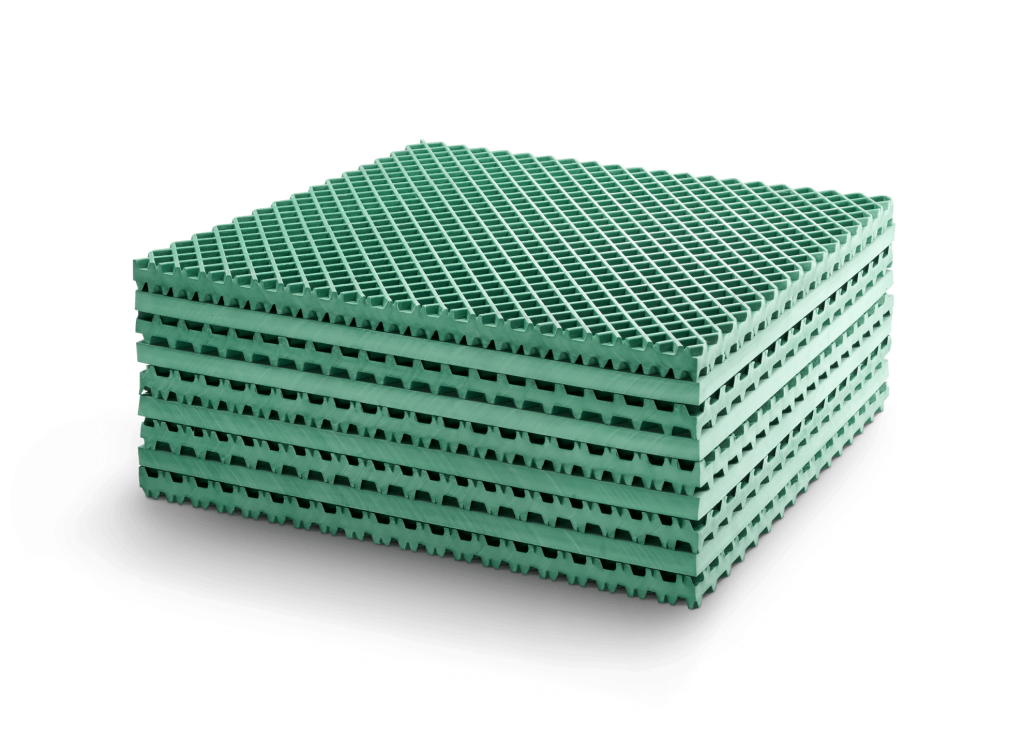

Szendvicspanel

2-6 lemez rétegzése nagy méretű, nagy dinamikájú gépek és vibráló/rezgő alapok hatékony szigeteléséhez.

Leírás és Technikai adatok

A Bilz szigetelőlemezek többszörös rétegzésével szendvicspaneltömböket alkotva csökkenthető a sajátfrekvencia, és így jelentősen növelhető a szigetelőhatás az egyrétegű szigetelőlemezekhez képest.

Ezek a lemeztömbök különösen nagy gépekhez és rezgő/vibráló alapokhoz ideálisak.

A szigetelőpanel-tömbök rezgésszigetelő és csillapító tulajdonságai még az évekig tartó dinamikus igénybevétel után sem változnak.

Kérésre egyedi méretek is kaphatók.
Egy lemeztömb megengedett súlyterhelése alkalmazástól függően 5 és 40 N/cm² között van. A szigetelőrétegek számát és méreteit, valamint a lemeztömbök szükséges elosztását a Bilz szakértői alkalmazásspecifikusan határozzák meg.

Típus	Vastagság terheletlenül [mm]	Sajátfrekvencia függőleges [Hz]	Sajátfrekvencia vízszintes [Hz]
B13W/B8, 2-szeres	34	14,5 - 26,5	5,5 - 12,5
B13W/B8, 3-szoros	55	12,0 - 22,0	4,5 - 10,0
B13W/B8, 4-szeres	76	10,0 - 18,5	3,5 - 8,0
B13W/B8, 5-szörös	97	8,0 - 15,0	3,0 - 7,0
B13W/B8, 6-szoros	118	6,5 - 12,5	2,5 - 6,5

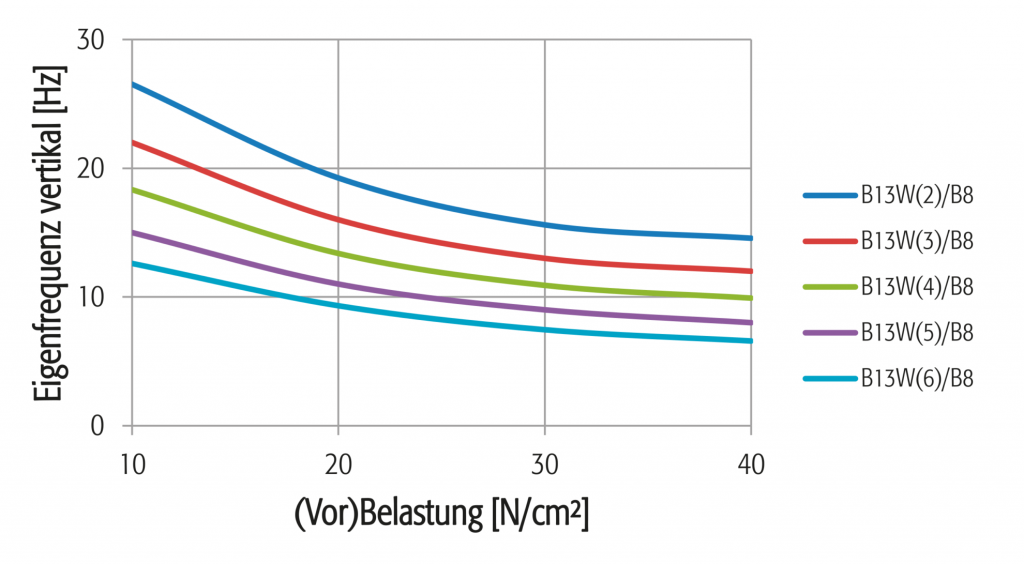

Szigetelőpanel-tömb sajátfrekvenciája a 0-30Hz-es tartományban

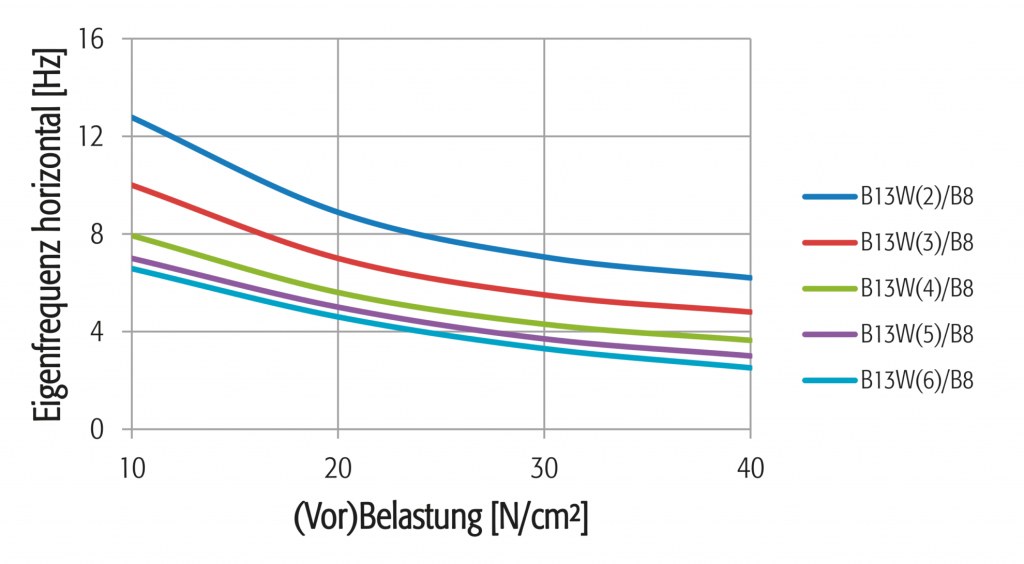

Szigetelőpanel-tömb sajátfrekvenciája a 0-16Hz-es tartományban

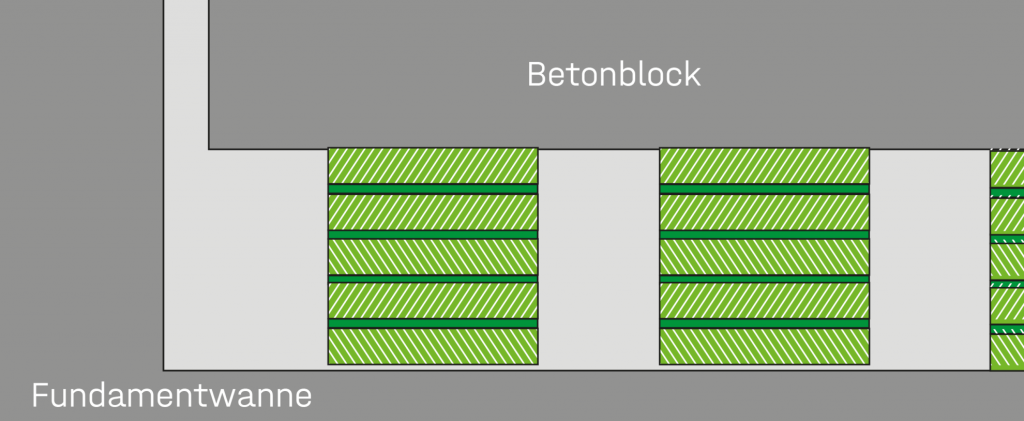

Lemeztömbök egy alapzat alatt (betontömb)

A Bilz szigetelőpanelek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
Kérésre szívesen szállítunk egyedi méreteket is.
A megadott maximális terhelés a gép statikus és dinamikus terheléséből adódik össze.
Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
Bizonyos lemezek egyoldalas profilozással is kaphatók (pl. B4-1 jelöléssel).
A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
Vágási tűrés a DIN 7715/T5 P3 osztály szerint.
W: A padlóegyenetlenségek kiegyenlítésére szolgáló gofriszerkezetű változat (B32W, B30W, B13W).

A technikai változások fenntartva.
