Leírás és Technikai adatok

Speciálisan kifejlesztett szintezőelemek fröccsöntőgépek, prések, lyukasztók stb. beépítéséhez.
Optimális terheléselosztás a bevált nyomótányér-kialakításnak köszönhetően.
Nagyon nagy horizontális stabilitás a teljes szintezőtartományban.

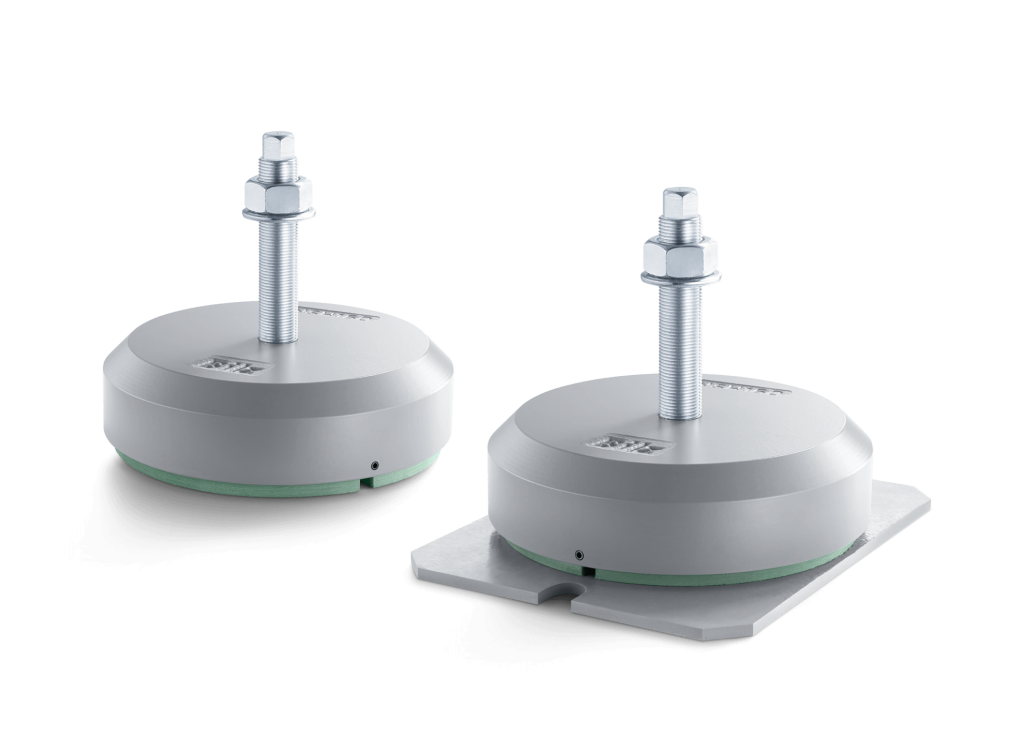

A lecsavarozható talppal rendelkező BNSHA sorozatú szintezőelemek különösen alkalmasak minden olyan géphez, amelyek hajlamosak az ” elvándorlásra „.
A padlóhoz való rögzítés nem szolgál dőlésgátlóként!

A megadott maximális terhelés a gép statikus és dinamikus terheléséből adódik össze. Optimális szigetelőhatás a megadott maximális terhelhetőség kb. 80-90 %-ánál.
A felhasznált rezgésszigetelő lemez típusát a típusmegjelölés tartalmazza, a BNSH 80/50 a B50 rezgésszigetelő lemezzel lett szerelve, a BNSHA 120/32 a B32-vel, stb.
Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között

B50
Jó szigetelő hatás, ha a gépet természetes talajon helyezik el.
Nagyon jól alkalmazható nagy dinamikus erőhatásokakkal dolgozó gépekhez.

B32
Nagyon jó szigetelőhatás.
Kifejezetten felsőbb emeletekre vagy nem kellően stabil tartófelületekre történő szereléshez kifejlesztve.

RAL 7037, porszürke

BNSH / BNSHA sorozat	BNSH cikkszámok	BNSHA cikkszámok	Max. terhelés N/Stk.	H BNSH [mm]	H BNSHA [mm]	Ø D [mm]	Állítási tartomány [mm]	Finommenet G	Menet-emelkedés
70/0	12-0042	12-0016	5 000	31	36	80	6	M10	1,25
80/50	12-0047	12-0020	9 500	43	48	96	18	M12	1,5
120/50	12-0024	12-0003	20 000	51	56	133	18	M16	1,5
160/50	12-0028	12-0006	40 000	52	57	175	17	M20	1,5
175/50	12-0032	12-0009	45 000	56	64	193	17	M20	1,5
200/50	12-0036	12-0012	65 000	63	71	229	16	M24	2
250/50	12-0040	12-0015	90 000	67	75	270	15	M30	2
70/30	12-0043	12-0017	2 400	34	39	80	6	M10	1,25
80/32	12-0045	12-0018	4 800	43	48	96	18	M12	1,5
120/32	12-0022	12-0001	9 600	51	56	133	18	M16	1,5
160/32	12-0026	12-0004	17 000	52	57	175	17	M20	1,5
175/32	12-0030	12-0007	20 800	56	64	193	17	M20	1,5
200/32	12-0034	12-0010	29 000	63	71	229	16	M24	2
250/32	12-0038	12-0013	41 000	67	75	270	15	M30	2

Sorozat	L [mm]	A [mm]	B [mm]	C [mm]	E [mm]	d [mm]
BNSHA 70	125	15	75	105	8	5
BNSHA 80	140	15	90	120	8	5
BNSHA 120	180	15	125	160	13	5
BNSHA 160	220	15	170	200	16	5
BNSHA 175	260	20	185	230	20	8
BNSHA 200	300	20	225	270	20	8
BNSHA 250	330	20	265	300	20	8

BNSH / BNSHA tartozékok

A BNSH / BNSHA sorozathoz különböző méretű horganyzott szintező- és rögzítőcsavarok választhatók, amelyeket egy-egy anyával és alátéttel szállítunk. Kérjük, rendeléskor adja meg a méretet.
A csavar típusát az alkalmazás statikus és dinamikus terhelésének megfelelően kell kiválasztani.

Menet	Menetemelkedés	Anyaga	80 mm	100 mm	125 mm	150 mm	200 mm
M10	1,25	horganyzott	19-0282	19-0283	19-0284	-	-
M12	1,5	horganyzott	19-0039	19-0032	19-0034	19-0036	-
M16	1,5	horganyzott	-	19-0076	19-0261	19-0081	19-0083
M20	1,5	horganyzott	-	19-0156	19-0162	19-0167	19-0172
M24	2	horganyzott	-	-	-	19-0219	19-0221
M30	2	horganyzott	-	-	-	19-0242	19-0245
